Konektory série Série Série Síně Vnitřní vložení je konektory s vysokým výkonem navrženým pro aplikace napájení v automobilových PCB . Vyrobeno z prémiové mosazné, má jedinečný stupňovitý vložka, zajišťuje vynikající vodivost a trvanlivost . Tento indosní - jmenovitý konektor s automobilovým konektorem, a integruje se bezproblémové a integruje se bezproblémové a bezstarostné s opíračem ohodnoceným konektorem a integruje se bezproblémové konektory, a integrují se bezproblémové a bez PCBS .
Greatmade část č. .: jh-ern .2 s .304. bll
OEM část č. .: ern .2 S .304. BlL

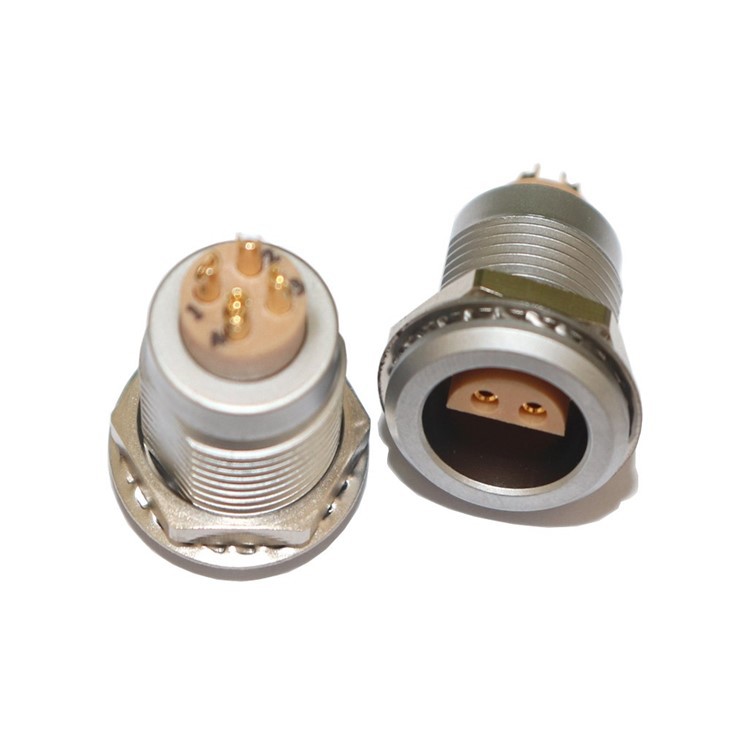

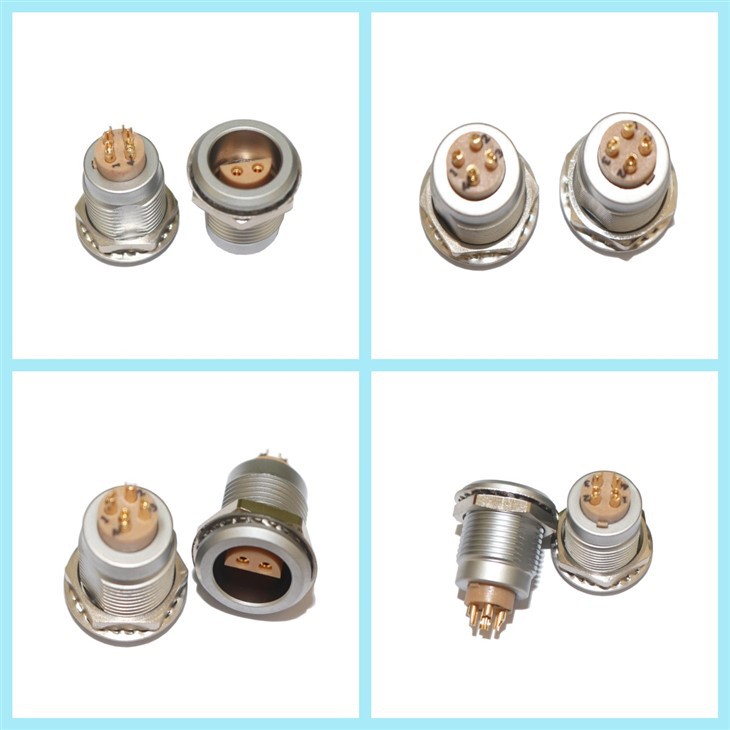

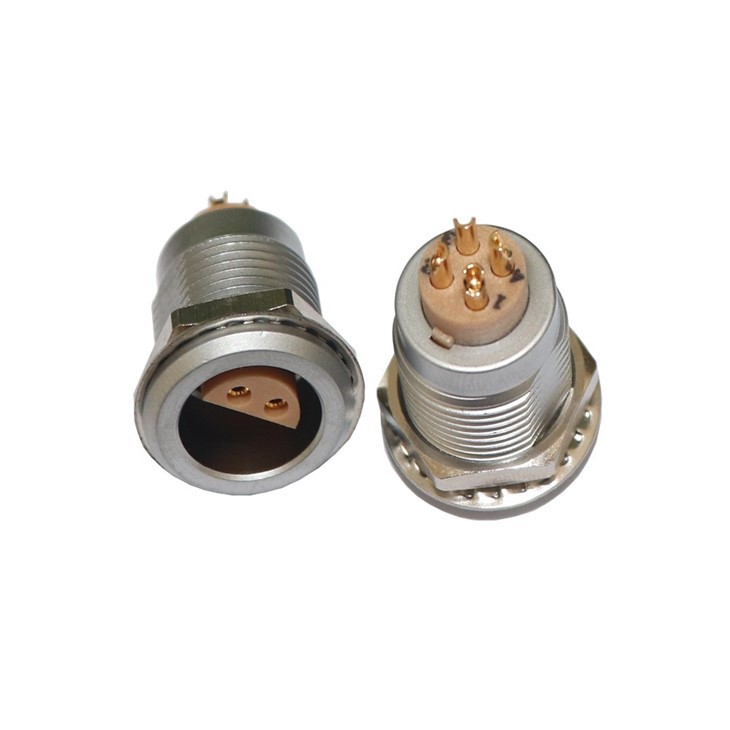

Série S Series Brass Indoor Stočitelná vložka konektory
Kompatibilní s širokou škálou automobilových elektrických komponent a návrhů PCB .
Splňuje průmysl - standardní požadavky na rozhraní pro automobilový průmysl a připojení signálu .
specifikace
| Název produktu | Kovová zásuvka |
| Typ produktu | Konektor/ zásuvka kruhového push |
| Soket/ nádoba | Socket/ Resuptacle - pevný panel namontován |
| Zamykací systém | Push-pull |
| Počet kontaktů nízké napětí | 4 |
| Velikost | 2S |
| Navrhovaná odpovídající část | Ffp .2 s .304. BLAL62Z |
| Série produktů | Série S, S-INDOOR STRONED INSERT |
| Hodnocení | Vnitřní použití v automobilovém prostředí |
| Jmenovité napětí | 500V (AC/DC) |
| Hodnocený proud | 30A |
| Kontaktní odpor | Méně nebo rovná 5mΩ |
| Izolační odpor | Větší nebo rovna 1000 mΩ při 500 V DC |
| Dielektrické odolné napětí | 1500 V (AC) po dobu 1 minuty |
| Provozní frekvence | DC - 10 MHz (vhodné pro přenos signálu s nízkým - frekvenčním signálem) |
| Vložení síly | Vkládací síla: menší nebo rovná 80N |
| Extrakční síla | Extrakční síla: větší nebo rovna 20N |
| Cykly páření | Minimálně 500 cyklů bez významné degradace výkonu |
| Odolnost vůči vibracím | Vydrží amplituda 1,5 mm, 10 - 2000 Hz Frekvenční rozsah |
| Odolnost proti šoku | 50g zrychlení, 11ms trvání |
Provozní teplota: - 40 stupeň na + 85 stupeň
Teplota skladování: - 50 stupeň na + 100 stupeň
Odolnost vůči vlhkosti: 10% - 95% Relativní vlhkost (ne -kondenzace)
Ochrana vstupů: IP40 (chráněno proti pevným objektům větší než 1,0 mm)
Funkce produktu
-
Mosazná stavba:Mosaz poskytuje velkou vodivost, sníží ztrátu energie a nabízí vysokou pevnost, trvalé automobilové vibrace, posuny teploty a mechanické napětí .
-
Stupňová vložka:Přesné připojení PCB s přesným zarovnáním pin, snižování nesprávnosti a zvyšování spolehlivosti .
-
Vnitřní použití:Vystupuje dobře v různých podmínkách automobilového průmyslu a zajišťuje stabilní provoz .
-
Vysoký - proud:Převody vysokých proudů bezpečně pro energii - hladové automobilové díly .
-
Kompaktní:Malé a lehké, snadno do vesmíru - omezené automobilové PCB .
Výhody produktu
- Spolehlivost:Mosaz a stupňový návrh vložky zajišťují dlouhé - trvalé, stabilní připojení, snižování elektrických selhání a údržby .
- Účinnost:Vysoká vodivost maximalizuje přenos energie, optimalizuje spotřebu energie a prospívá výdrži baterie EVS .
- Kompatibilita:Splňuje automobilové potřeby PCB, snadno se integruje do existujících návrhů, není nutné žádné hlavní inženýrství .
- Náklady - účinnost:Spolehlivé snížení výkonu rizik selhání a jeho dlouhá životnost s nízkou údržbou šetří náklady .
Oblasti aplikace
- EVS: Používá se ve správě baterií k řízení toku energie a v elektrických hnacích úsecích pro přenos motoru .
- Hybridní vozidla: Integruje elektrické systémy motorů, motorů a baterií pro efektivní sdílení energie .
- Infotainment Automotive: Powers Large - Screen Displays a Audio Systems, zajištění stabilního přenosu signálu .
- ADAS: dodává spolehlivé napájení a spojení pro radar, kamery a lidar, zvyšuje bezpečnost vozidla .
Pokyny k použití
- Distribuce energie: JH-ERN .2 S .304. BLL konektor distribuuje napájení ze zdrojů vozidel, jako jsou baterie do PCB a komponent .
- Přenos signálu: Rovněž posílá kontrolní signály mezi PCB a koordinace automobilových systémů .
- Propojení komponenty: Funguje jako klíčový odkaz, spojuje elektrické komponenty s PCB pro harmonický provoz systému .
