Standardní klíčovaná série B LH-FGG/EGG
Charakteristickým znakem těchto řad konektorů je klíčovací systém, který umožňuje vyšší hustotu kontaktů a zabraňuje všem chybám ve vyrovnání. Různé alternativy klíčování zabraňují nežádoucímu křížovému spojování jinak podobných konektorů. Je také možné použít krimpovací kontakty pro zkrácení doby montáže kabelu. Tyto řady konektorů zahrnují řadu 0B až 5B a také 00 vícepólové a 2G (zkrácená verze řady 2B), k dispozici jsou také některé vakuotěsné modely.
Pro aplikace vyžadující rychlé a bezpečné zamykání Push-Pull poskytuje JH-EGG řady B flexibilní, užitečný, robustní a spolehlivý kruhový vícepólový konektor.
Samosvorný systém umožňuje spojení konektoru pouhým axiálním zatlačením zástrčky do zásuvky.
Jakmile je pevně zajištěno, nelze spojení přerušit tahem za kabel nebo jinou součást kromě vnějšího uvolňovacího pouzdra.
Díky tomu je ideální volbou pro výrobu a testování polovodičů, testování a měření, přístrojové vybavení, lékařská zařízení, výzkum a audio/video aplikace.
HLAVNÍ RYSY:
Konektory řady B poskytují následující hlavní vlastnosti:
– zabezpečení samosvorného systému Push-Pull – vícepólové typy 2 až 64 kontaktů
– pájecí, krimpovací nebo tiskové kontakty (rovné nebo kolenové) – vysoká hustota balení pro úsporu místa
– 360stupňové stínění pro plné EMC stínění. – klíčovací systém (standard klíče «G»)
– více možností klíče, aby se zabránilo křížovému spojování podobných konektorů pro zarovnání konektorů
Část Část zobrazující vnitřní součásti
| NE. |
Pevná zásuvka |
Přímá zástrčka |
| 1. |
vnější schránka |
vnější schránka |
|
2. |
uzemňovací koruna |
objímka západky |
| 3. |
pojistný kroužek |
kleštinová matice |
|
4. |
šestihranná matice |
dělený nosič vložky |
| 5. |
uzamykací podložka |
izolátor |
| 6. |
izolátor |
mužský kontakt |
| 7. |
ženský kontakt |
kleština |
Technická charakteristika
Mechanické a klimatické
Charakteristika Hodnota Standard
Endurance >5000 cyklů IEC 60512-5 test 9a
Vlhkost až 95 procent při 60 stupních C
Rozsah teplot - 55 stupňů C plus 250 stupňů C
Odolnost vůči vibracím 10-2000 Hz, 15 g IEC 60512-4 test 6d
Odolnost proti rázům Zkouška odolnosti proti rázům IEC 60512-4 6c
Test koroze solnou mlhou > 144h Test IEC 60512-6 11f
Ochranný index (spojený) IP50 IEC 60529
Klimatická kategorie 55/175/21 IEC 60068-1
Elektrický
Charakteristika Hodnota Standard
Stínění at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Různé testy byly provedeny s páry konektorů JH-FGG a JH-EGG, s pochromovaným mosazným pláštěm a izolátorem PEEK.
Pevná zásuvka JH-EGG řady B

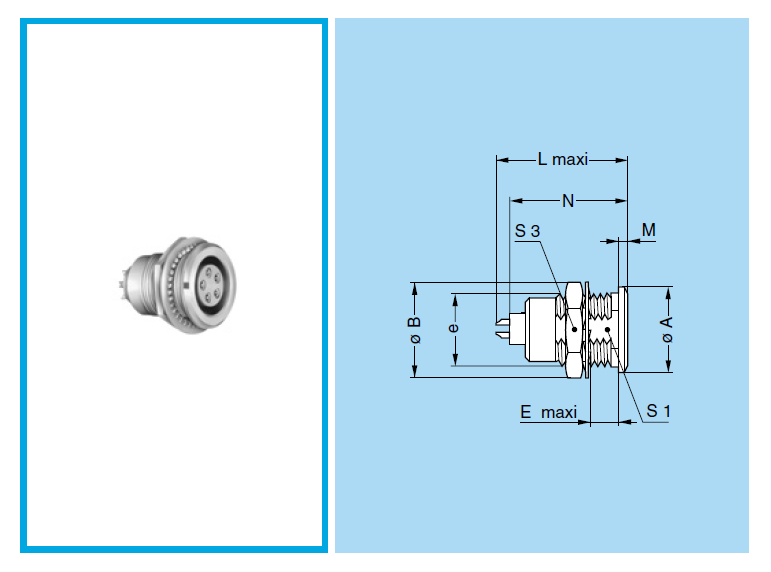

JH-VEJCE Pevná zásuvka, upevnění matice, klíč (G) nebo klíče (A…M a R)
| Odkaz | Rozměry (mm) | |||||||||
| Modelka | Série | A | B | e | E | L | M | N | S1 | S3 |
| JH-VEJCE | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-VEJCE | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-VEJCE | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-VEJCE | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-VEJCE | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-VEJCE | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-VEJCE | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Podrobnosti
Název produktu:Push Pull Samosvorný vícepólový konektor s pevnou zásuvkou
Původ: Čína Název značky: Greatmade Typ: kruhový tlačný tah
Prostředí:Indoor Pohlaví:Žena/Muž Povrchová úprava:Perleťový chrom
Pin: 2 až 16 pin Stupeň IP: IP50 Typ kontaktu: Pájka
Kontakt Ošetřovatelé:Pokovené zlato Odolnost:Více než 5000krát push-pull Materiál krytu:Pochromovaná mosaz
Materiál izolátoru: PPS Použití: Automobilový průmysl / Komunikace / Průmysl / LED displej
Obal
1 PCS konektor v PE sáčku
50-100 konektory PCS v malé krabičce/kresleném filmu
- Přístav: Shenzhen, Čína
- Dodací lhůta:
-
Množství (kusy) 1 - 200 201 - 500 >500 Dodací lhůta (dny) 5 7 K vyjednávání
FAQ
Q1: Jak funguje konektor push-pull?
Push-pull konektory úspěšně zabraňují náhodnému odpojení díky použití silného, samosvorného mechanismu, který umožňuje spojení konektoru zatlačením zástrčky do zásuvky. Spojení však nelze přerušit pouhým zatažením.
Q2: Můžete vyrábět zakázkové objednávky produktů? OEM nebo ODM objednávky?
Tak určitě. Díky zkušenostem s výrobou OEM a ODM jsme schopni vám poskytnout jednorázová zákaznická řešení konektorů.
Q3: Poskytujete bezplatný vzorek?
Ne a musíte zaplatit poplatek za doručení.
Q4: Jak přepravujete zboží?
Na základě poptávky naší clentele se to může uskutečnit LETECKOU / SEA Freight / expresní zásilkou (např. DHL/UPS/FEDEX).
